Online note: Cisco IOU on GNS3

Owrait, sebelum mulai installasi, pastikan anda mempunyai semua bumbu yang dibutuhkan, berikut ini adalah bumbu2nya :
1. GNS3 (Saya pake yang v 1.3.0)
2. Virtualbox
3. GNS3 IOU VM (Versi disesuaikan dengan GNS3)
4. IOU Images (cari yang L2 dan L3 sendiri yah)

5. IOURC (License IOU GNS3)

Ini skrinsotnya

Langkah installasi :
1. Install GNS3, udah jago lah yaa :D
2. Install virtualbox, ini juga udah pada bisa kan?

3. Install GNS3 IOU VM ke virtualbox. Caranya extract dulu file GNS3 IOU VM.rar, kemudian buka GNS3 IOU VM.ovf . Untuk setting RAM, CPU dll saya biarkan default. Klik import.

4. Jalankan VM tersebut, tunggu sampai selesai booting. Login menggunakan User : root Pass : cisco. Kemudian check ip addressnya menggunakan command ifconfig.

5. Upload IOU images ke IOU VM, caranya buka ip address dari VM tersebut menggunakan browser di port 8000. Di sini ip address VMnya adalah 192.168.56.102, maka di browser saya buka 192.168.56.102:8000. Klik "upload images" kemudian masukkan IOU images L2 dan L3 nya.

Copy path file yang muncul di bawahnya ke notepad karena nanti path inilah yang akan kita gunakan ketika ingin di import ke GNS3

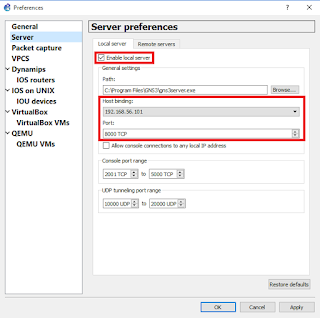

6. Buka GNS3, klik Edit -> Preferences -> Server.
- Enable local server
- Host binding : pilih IP Address yang satu network dengan VM kita
- Port : 8000

7. Klik pada Remote server
- Host : masukkan ip address VM kita
- Port : 8000, lalu klik Add

8. Selanjutnya, masukkan iourc.txt ke kolom license di GNS3. Klik IOS on UNIX -> General -> masukkan iourc.txt pada Any server.

9. Terakhir, tinggal tambahkan image nya di tab IOU devices. Untuk path nya, tinggal copas dari notepad yang tadi. Untuk server type = remote.

Warning : Jangan lupa klik Apply dulu sebelum klik OK. Kalo langsung OK ntar ga ke save dan harus ngulang lagi -_-))

Mungkin nanti setelah di klik OK akan muncul kek gini dan ga selese2, padahal udah ditunggu sambil bikin mie sedap rebus rasa soto ayam sampe abis dimakan .. Huft.
